3d脚型数据定制鞋凯发k8官方旗舰厅的解决方案-脚型测量仪

详情介绍

1、3d量脚定制鞋凯发k8官方旗舰厅的解决方案的技术基础

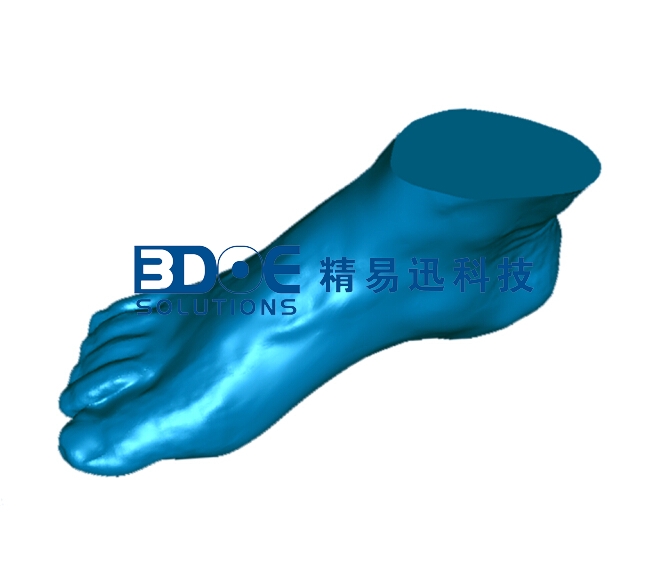

3d量脚定制鞋是基于计算机三维视觉的定制,就是利用脚型三维扫描仪扫描人体脚型,得到与人体脚型1:1的三维数据,再利用shoemaster制鞋软件对这个三维脚形文件进行测量,各种测量。在软件里对选定的鞋楦和脚形的stl进行三维对比,找到和定制鞋客户脚型一致的鞋楦,如果没有找到合适的鞋楦软件也可以根据客户脚型stl数据做出修改鞋楦的建议,做出客户独有的鞋楦,根据客户的鞋楦定制鞋。

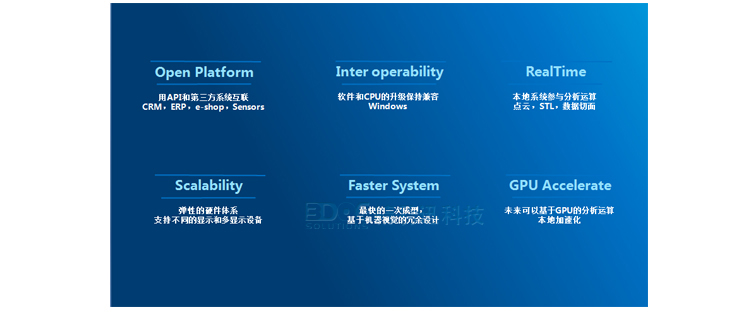

脚型三维扫描仪efoot是基于intel的iot应用平台



所有的技术革新都需要公共语言三维化数据-stl



2、采用智能量脚的脚型三维扫描仪采集客户脚型数据(stl)

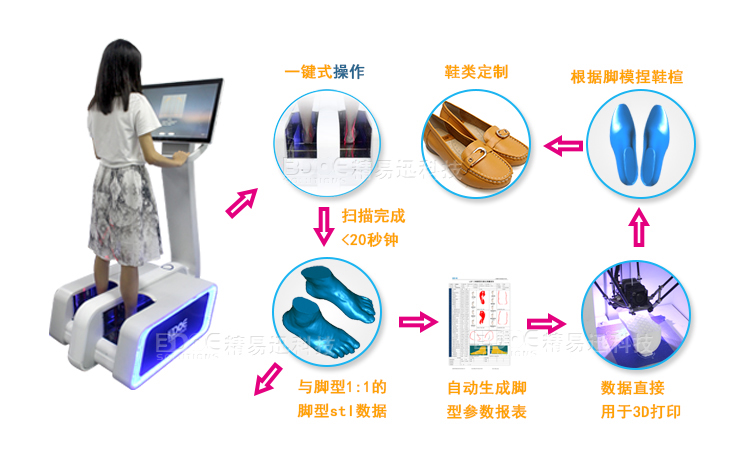

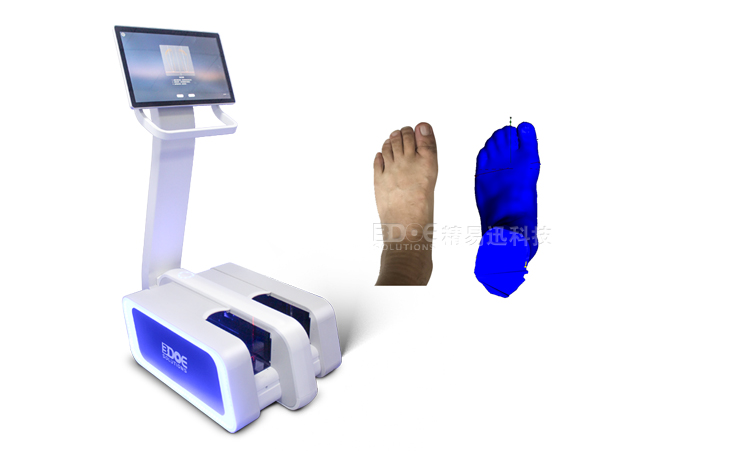

1.首先来介绍一下智能3d量脚设备:脚型3d扫描仪

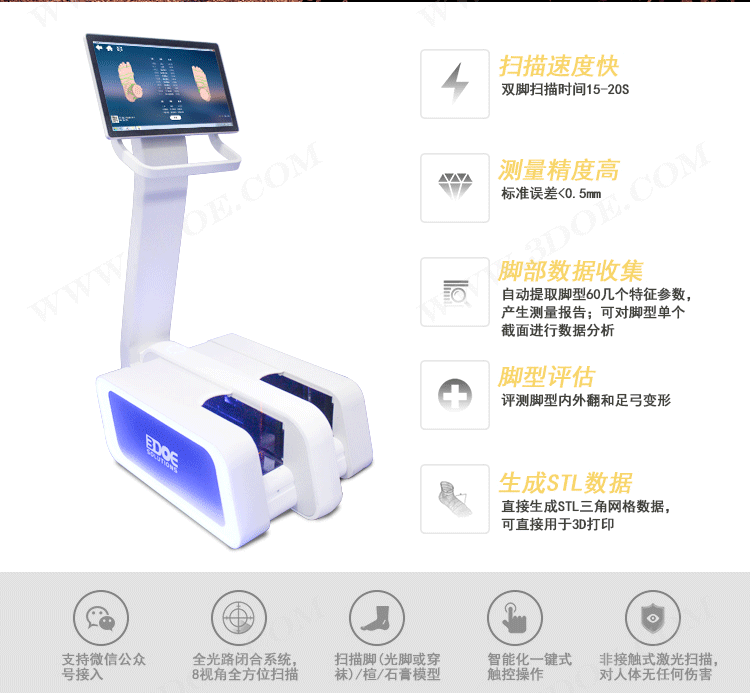

lsf-350-pro脚型测量仪是公司推出的最新款,双脚同时测量,避免测量时换脚,可对人体脚型、鞋楦楦型进行三维扫描,采集高精度脚型和楦型3d数据,并生成60几组个性化参数,支持上传与下载,广泛用于制鞋产业与医疗康复领域。


软件特点介绍图

2.在终端设备脚型3d扫描仪上直接进行现场计算


完成脚型数据的3d测量
完成自适应脚型的测量点定位
采用标准型测量定位
可以截取测量断面 生成二次b样差值曲线, 为未来的更好的鞋楦比对提供数据
对测试数据定制化生成stl的精细度


3.检测脚型3d数据的准确性

测试检测方法

真人进行测试5次
采用lsf350/lsf350pro
导出stl数据
前三次采用单脚型lsf350
后两次采用lsf350pro双脚型
测量时间都在下午2:00-3:30左右



lsf350机器直接输出stl
所有stl中包含15000到30000个三角形
所有stl都已经调整好坐标, 可以供其他第三方软件进行测量
坐标原点以脚后跟处为0,0,0

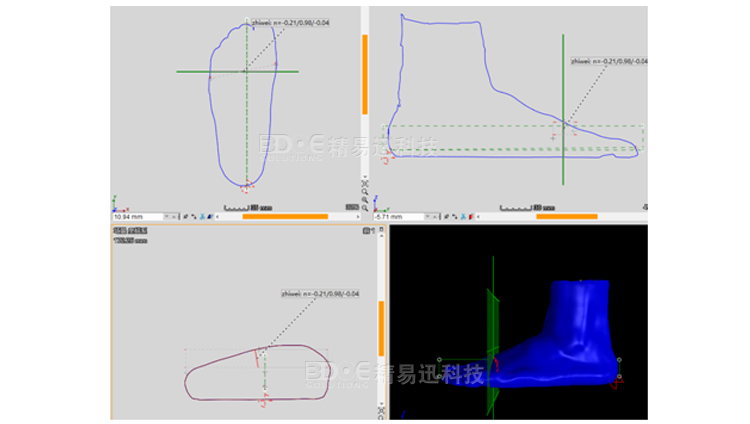

对扫描5次的脚型数据进行脚底处7.6mm平切截面

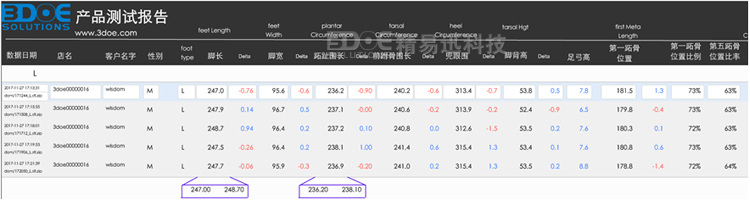

efoot 输出的多次测量一个人的数据对比

数据的精确性和一致性远远优于人工测量




3、根据客户脚型数据匹配到合适的鞋楦或提出鞋楦修改建议

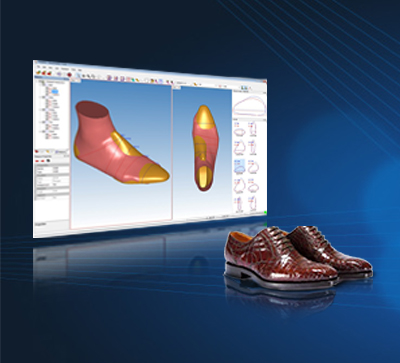

1.制鞋软件shoemaster的鞋楦库管理

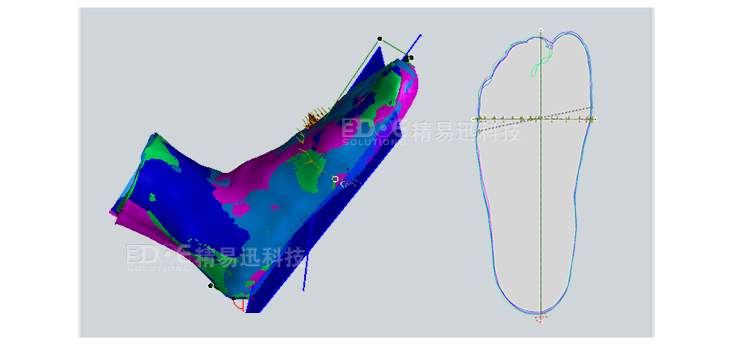

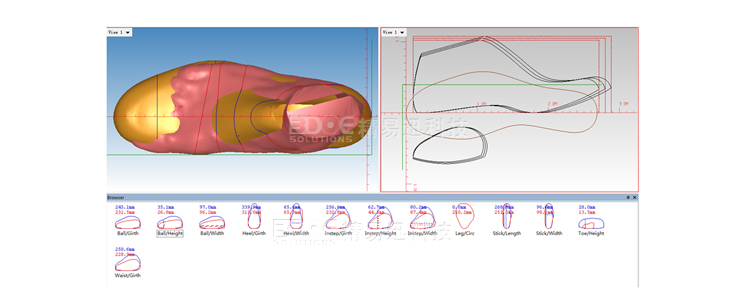

2.脚套楦的定制方案-公司已经有一套楦库匹配到客户脚型的鞋楦

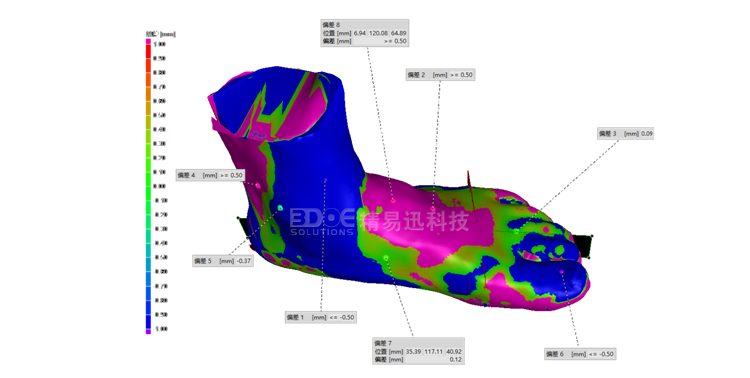

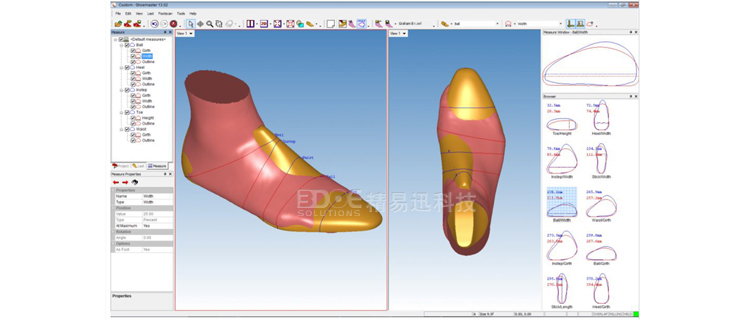

3.制鞋软件对鞋楦的调整提出建议(显然这个楦太大了),修改鞋楦

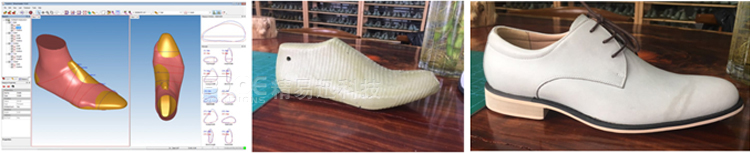

4、利用制鞋软件shoemaster匹配好的鞋楦或修改后的鞋楦制作定制鞋





5、建立客户【脚型和鞋楦】数据库

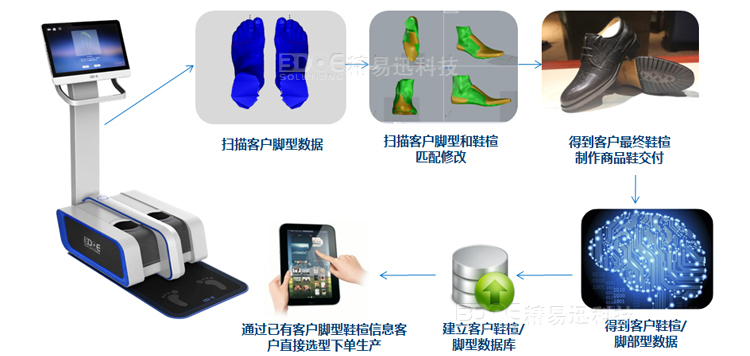

建立【脚型和鞋楦】流程图




3d量脚定制鞋凯发k8官方旗舰厅的解决方案总结


采用shoemaster和efoot lsf350的整个凯发k8官方旗舰厅的解决方案,
可以立即开始你的高端定制鞋业务。

无论采用套楦,一人一楦,以及多人一楦,都为你提供了数据的指导以及预先的判断。确保你的定制鞋让客人满意。
